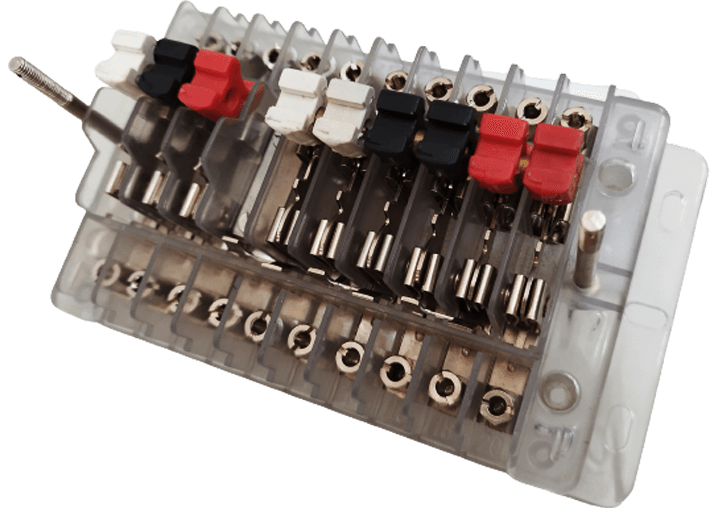

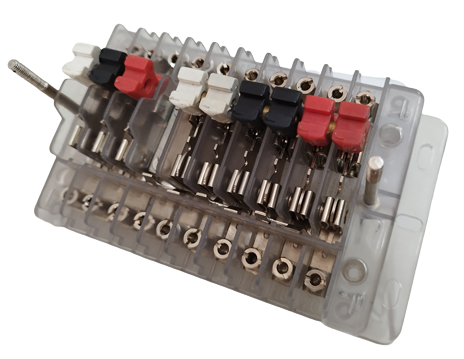

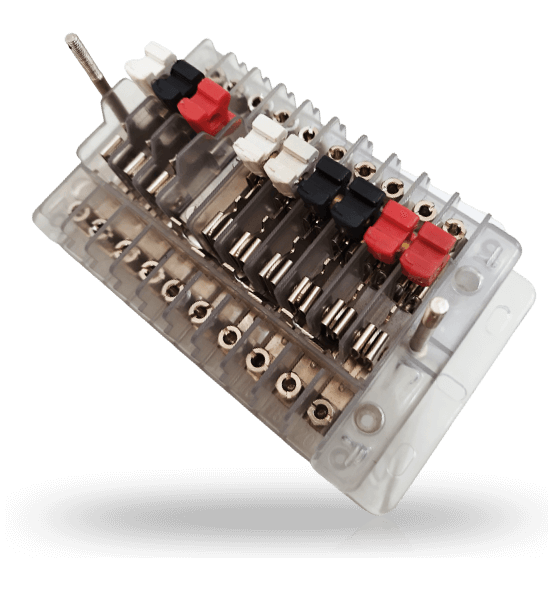

A chave de aferição (Bloco de teste/Flextest) é um dispositivo mecânico de manobra, de montagem sobreposta, que permite, na posição aberta, assegurar uma distância de isolamento elétrico na ligação dos equipamentos e, na posição fechada, mantém a continuidade do circuito elétrico, em condições especificadas, assim facilitando a inspeção e testes de modo a permitir uma fácil e segura operação, reparo e substituição de peças do sistema. A chave de aferição (Bloco de teste/Flextest) tipo IRM-S permite a execução de medições centralizadas em circuitos de corrente e/ou potencial de medidores, relés e instrumentos em painéis através da ligação de qualquer sistema convencional de teste.

É composta de chaves-facas simples de acionamento independente para o circuito de potencial

É composta de chaves-facas providas de dispositivo que permitem curto-circuitar o secundário do transformador de corrente, sem que haja abertura do mesmo durante o ciclo de abertura da chave-faca. Associada a esta, há uma ponte de aferição par: cada elemento permitindo deste modo a colocação de aparelhos auxiliares em série no circuito de corrente sem a necessidade de desconexão da fiação.

A chave terminal de neutro é composta de uma única lâmina contínua.

Cada chave possui um puxador moldado de material isolante e identificado através de cores, sendo separados entre si por placas de material isolante, moldado na base de fixação.

As lâminas das chaves são fabricadas em cobre e as partes do contato móvel, que exercem a função de mola, são fabricadas em liga especial de bronze fosforoso. Todos os componentes da chave de aferição (Bloco de teste/Flextest) são adequadamente protegidos contra corrosão.

A base da aferição (Bloco de teste/Flextest) é moldada em policarbonato resistente a chamas, tipo V0, isolamento garantido, simplicidade e robustez mecânica. A furação para fixação é de 6,2mm de diâmetro.

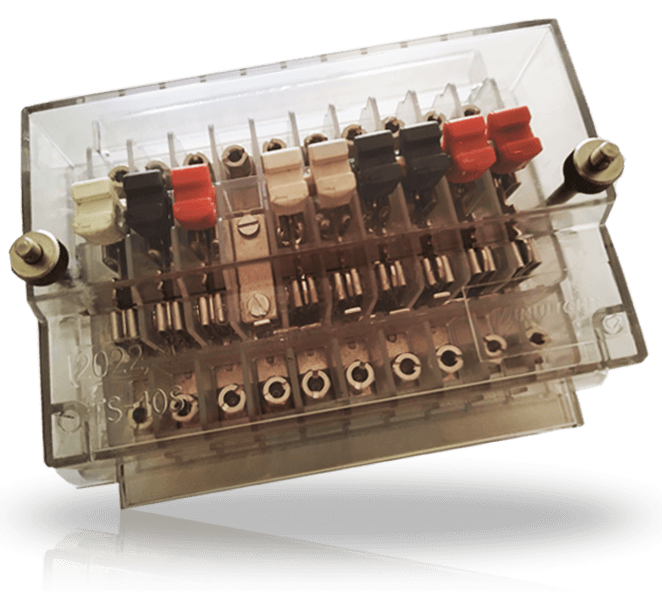

A tampa de proteção é removível e totalmente transparente, permitindo fácil visualização. Possui dispositivo para selagem e é resistente a choques mecânicos. A mesma foi projetada de forma que não possa ser colocada sem que todas as chaves estejam integralmente fechadas. A tampa permite a livre passagem dos condutores de ligação e possui identificação indelével com as seguintes informações: •Chave de aferição;•Minulight;•Corrente nominal;•IRM-S;•Tensão nominal;•Mês/Ano de fabricação.

Os terminais de ligação permitem uma firme conexão e são construídos de modo a permitir aperto por meio de chave de fenda convencional ou chave sextavada, permitindo a inserção de plugs (tipo “Banana”) com excelente contato elétrico e uma fixação mecânica extremamente segura. Poderão ser estudados também outros tipos de fixação dos condutores de ligação como, por exemplo, através de terminais tipo olhal ou por simples aperto dos condutores. A chave de aferição (Bloco de teste/Flextest) pode ser composta com chaves e pontes.
